CR型缠绕增强橡胶膨胀节

产品概述

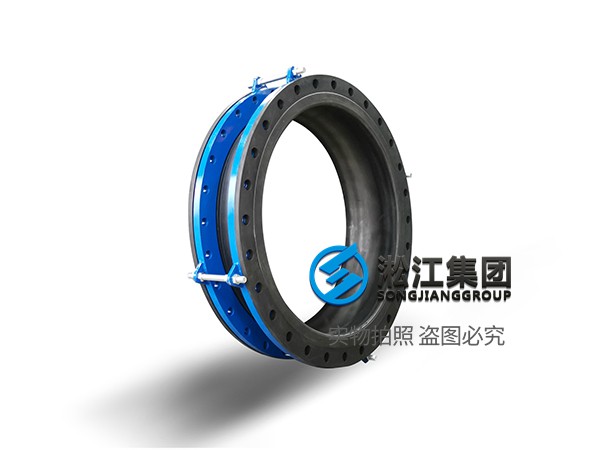

CR型缠绕增强橡胶膨胀节（符合GB/T 9119-2010标准）是一种专为超大型管道系统设计的高性能柔性连接部件，通过翻边结构增强密封性与抗压能力，能够有效补偿管道轴向拉伸（16-25mm）、压缩（25-35mm）及横向位移（22-25mm）。

主要特点

超大通径适配性：支持 DN350-DN3200 通径，长度 255-550mm，满足水利枢纽、核电站等超大型管道需求。

高位移补偿能力：轴向拉伸 16-25mm，压缩 25-35mm，横向位移 22-25mm，偏向角度 2°-10°，适应管道热变形与机械振动。

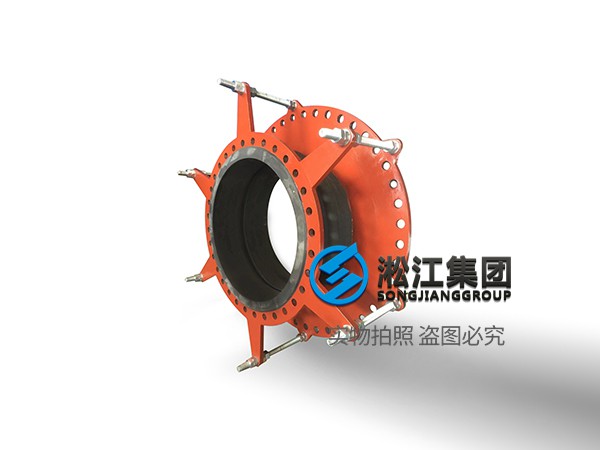

限位保护升级：限位装置数量随通径增大逐步增加（4-10个），防止超量位移导致的接头损坏。

翻边密封设计：翻边结构结合高弹性橡胶材质（如EPDM、NBR），提升接口密封性，减少泄漏风险。

标准化法兰接口：法兰参数严格符合 GB/T 9119-2010 标准，适配高压管道系统的安装兼容性。

常见类型

按通径与功能分类：

中型接头（DN350-DN600）：法兰厚度 14-24mm，适用于常规工业管道（如化工、电力），支持中等流量与压力。

大型接头（DN700-DN1600）：通径达1600mm，限位数量增至6个，适配大流量输水、油气管道及港口疏浚工程。

超大型接头（DN1800-DN3200）：长度 350-550mm，限位数量达10个，专为水利枢纽、核电站冷却系统等超大型工程设计，抗冲击与抗变形能力极强。

典型应用场景

水利枢纽工程：用于大型输水管道（DN2000+），补偿水流冲击与地基沉降变形，翻边结构防止泥沙冲刷。

石油天然气输送：高压油气管道（DN1200-DN3200）的振动吸收与位移补偿，耐高压性能优异。

火力与核电站：冷却水系统柔性连接，EPDM材质耐高温（≤120℃），适应高压蒸汽环境。

市政污水处理：超大通径主排水管道（DN1600+），抗腐蚀与抗变形能力强，适配污泥输送场景。

海洋工程与港口：海水介质输送管道，翻边结构增强抗冲刷性能，限位装置防止海洋环境下的过度位移。

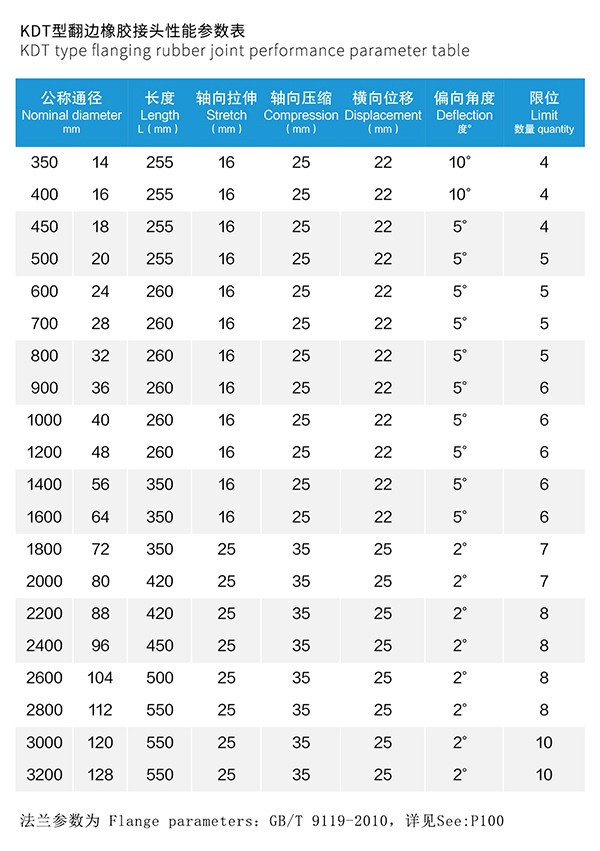

性能参数

产品覆盖通径范围 DN350（14英寸）至DN3200（128英寸），适配高压、大流量及严苛工况下的工业与基础设施工程，尤其适用于水利、能源及海洋工程中的超大型管道系统。
