轴向位移波纹补偿器

产品概述

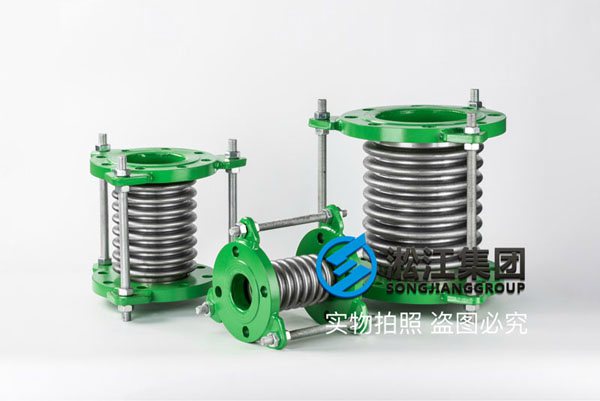

BGF型轴向位移波纹补偿器是一种专为管道系统设计的柔性补偿装置，采用优质不锈钢（如304/316L）制造，核心功能为吸收因热胀冷缩、机械振动或安装误差引起的轴向位移。产品覆盖DN25至DN1200公称通径，补偿量达±20~50mm，工作温度范围-50℃~450℃，耐压等级10~25MPa，广泛应用于石油化工、能源设施、暖通空调及船舶制造等领域，显著提升管道系统的安全性与稳定性。

主要特点

精准轴向补偿：

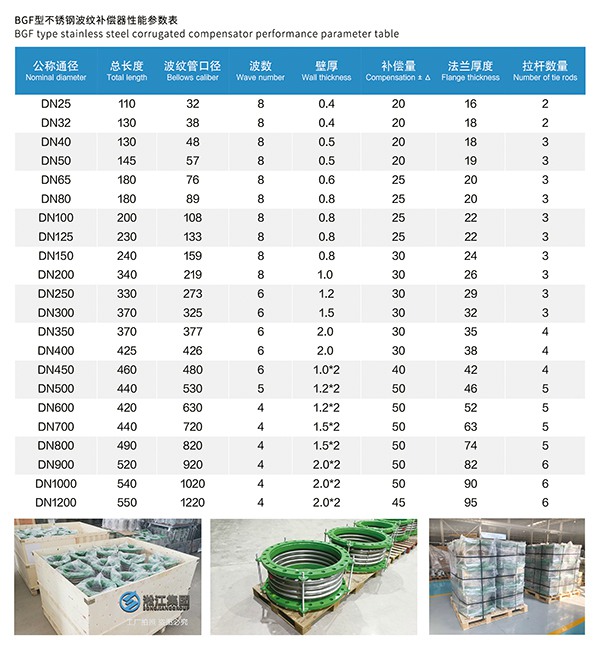

补偿量范围：±20mm（DN25）至±50mm（DN1200），有效缓解管道热应力。

耐压耐温性能优异：

壁厚优化：0.4mm（DN25）至2.0*2mm（DN1200），适配高压工况；

温度适应性：-50℃~450℃，满足低温流体至高温蒸汽传输需求。

结构稳定可靠：

波数设计：小通径8波，大通径4~6波，平衡柔性与强度；

拉杆加固：拉杆数量随通径增加（2~6根），防止过量位移损伤管道。

耐腐蚀长寿命：

不锈钢材质抗酸碱、耐盐雾，使用寿命可达15年以上。

常见类型

轻型补偿器（DN25~DN150）

特点：壁厚0.4~0.8mm，波数8，适配低压系统（如建筑暖通）。

应用：空调冷热水管道、小型工业设备。

中型补偿器（DN200~DN500）

特点：壁厚1.0~1.2mm，波数6~8，耐压能力提升，适配中等压力场景。

应用：石油炼化管道、天然气输送系统。

重型补偿器（DN600~DN1200）

特点：壁厚1.5~2.0mm，波数4~6，双层加固设计，抗高压冲击。

应用：电厂蒸汽管道、船舶大型管路系统。

典型应用场景

石油化工：高温裂解管道、反应釜进出口，补偿热胀冷缩与振动。

能源设施：电厂锅炉蒸汽管道、核电站冷却水系统位移吸收。

暖通空调：中央空调管道热应力释放，减少噪音与泄漏风险。

船舶制造：燃油管路、海水淡化系统耐盐雾腐蚀与机械振动补偿。

环保工程：烟气脱硫（FGD）系统管道，耐酸耐高温。

市政工程：地下供热管网抗震抗沉降，保障长期稳定运行。

轴向位移波纹补偿器采用不锈钢材质，耐腐蚀、耐高温（-50℃~450℃），补偿量±20~50mm，适配DN25~DN1200通径，广泛应用于石化、能源、船舶等领域，有效吸收热胀冷缩与振动，保障管道系统安全稳定运行。
